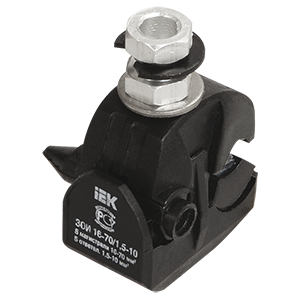

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10, (P6, P616, EP95-13, SLIW11.1) "ИЭК"
- Код:
- ев144
О товаре
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения).При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц.
Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
Технические характеристики:
Номинальное напряжение: 1 000 В.
Сечение магистрали: 16-70 кв.мм.
Сечение ответвления: 1,5-10 кв.мм.
Тип соединения: Винтовое соединение.
Температура эксплуатации: от -60 до +55 °C.
Номинальный ток зажима: 46 А.
Момент срыва головки болта при монтаже: 9 Нм.
Номинальное напряжение изоляции Ui: 6 000 В.
Длина: 34 мм.
Ширина: 40 мм.
Высота: 60 мм.
Вес: 0,057 кг.
