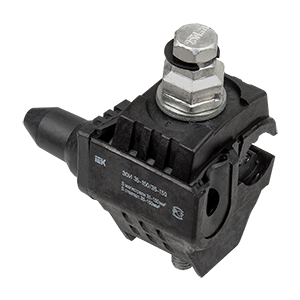

Зажим ответвительный изолированный ЗОИ 35-150/35-150, (P 70, P95, P4X-150D) "ИЭК"
- Код:
- ев147
О товаре
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения).При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц.
Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
Технические характеристики:
Номинальное напряжение: 1 000 В.
Сечение магистрали: 35-150 кв.мм.
Сечение ответвления: 35-150 кв.мм.
Тип соединения: винтовое соединение.
Температура эксплуатации: от -60 до +55 °C.
Номинальный ток зажима: 250 А.
Момент срыва головки болта при монтаже: 25 Нм.
Номинальное напряжение изоляции Ui: 6 000 В.
Длина: 94 мм.
Ширина: 66 мм.
Высота: 116 мм.
